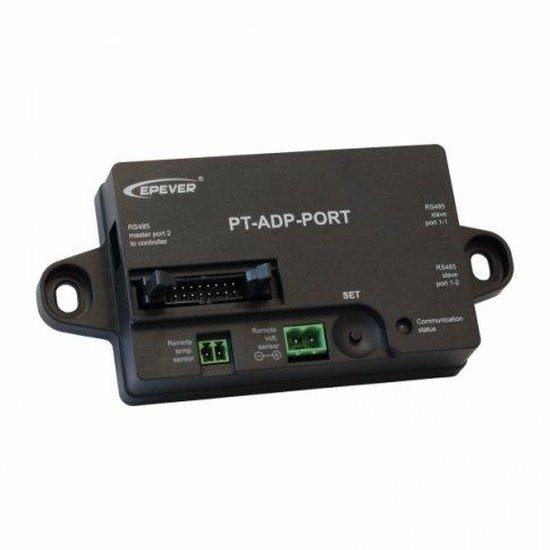

Adaptador paralelo para controladores de carga solar MPPT de 50-100 A en grandes sistemas de energía solar con múltiples controladores de carga
Art: PT-ADP-PORT
Description
Photonic Universe | Accesorios de Controlador
Adaptador Paralelo para Controladores de Carga Solar MPPT
PT-ADP-PORT | Para Series TR/PTR****AN de 50-100A | Eficiencia Mejorada del Sistema
El Adaptador Paralelo Photonic Universe PT-ADP-PORT es un accesorio esencial para expandir grandes sistemas de energía solar que utilizan múltiples controladores de carga solar MPPT. Diseñado específicamente para los modelos de 50A, 60A, 80A y 100A de las series Photonic Universe TR****AN y PTR****AN, este adaptador facilita la conexión en paralelo de hasta seis controladores idénticos a un único banco de baterías.
Al sincronizar los voltajes de carga y distribuir uniformemente la corriente de carga entre todos los controladores conectados, el PT-ADP-PORT garantiza una eficiencia de carga óptima y ayuda a prolongar la vida útil general de los componentes de su sistema solar. Es un componente clave para instalaciones solares robustas y escalables fuera de la red o híbridas.
AMPLIACIÓN DEL SISTEMA: Conecte hasta 6 controladores de carga MPPT compatibles de Photonic Universe en paralelo para aumentar la capacidad de carga.
Características Clave
| ▶ Conectividad Paralela — Permite que hasta 6 controladores MPPT compatibles funcionen como un sistema unificado. |
| ▶ Carga Optimizada — Sincroniza los voltajes de carga y equilibra la distribución de corriente para una eficiencia máxima. |
| ▶ Monitoreo Mejorado — Permite el monitoreo y ajuste basado en PC de todos los controladores conectados a través del software "Solar Station Monitor". |
| ▶ Compensación de Voltaje de Batería — Utiliza terminales dedicados para una medición precisa del voltaje de la batería, corrigiendo la caída de voltaje del cable. |
| ▶ Optimización de Temperatura — Incluye un conector para un sensor de temperatura remoto para ajustar la carga según la temperatura de la batería. |
| ▶ Comunicación Modbus — Incorpora el protocolo Modbus estándar para un intercambio de datos fiable. |
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Modelo | PT-ADP-PORT (PAL-ADP-50AN) |
| Compatibilidad | Photonic Universe Series TR/PTR****AN (50-100A) |
| Máx. Controladores | 6 Unidades |
| Tipo de Conexión | RJ45 (RS485) |
| Longitud del Cable | 1.9m |
| Autoconsumo | 0.25W |
| Velocidad en Baudios | 9600bps, 115200bps (Predeterminado) |
| Clasificación de la Carcasa | IP30 |
| Dimensiones (L x A x H) | 151.5 x 69.9 x 25.7mm |
| Peso | 30g |
| Diámetro del Agujero de Montaje | 6.5mm |
| Separación de los Agujeros de Montaje | 133.4mm |
| Temperatura de Trabajo | -35°C a +55°C |
Integración y Monitoreo del Sistema
El adaptador PT-ADP-PORT mejora significativamente las capacidades de gestión de su sistema solar con múltiples controladores. Al conectar el adaptador a una PC o laptop con Windows a través de un cable RJ45 a USB, los usuarios obtienen acceso al software gratuito "Solar Station Monitor". Esta potente herramienta permite el monitoreo en tiempo real de todos los controladores conectados, proporcionando información detallada sobre los parámetros de carga y el estado del sistema.
Más allá del monitoreo, el software permite ajustes de configuración completos, incluida la capacidad de crear tipos de batería definidos por el usuario con parámetros de carga específicos, asegurando que su sistema esté perfectamente ajustado a los requisitos de su banco de baterías. El diseño inteligente del adaptador también permite una medición precisa del voltaje de la batería y la conexión de un sensor de temperatura externo, ambos cruciales para optimizar el proceso de carga y compensar posibles caídas de voltaje.
Aplicaciones Típicas
| Aplicación | Descripción |
|---|---|
| Grandes Sistemas Aislados | Ideal para ampliar la capacidad de carga de cabañas remotas, talleres o viviendas no conectadas a la red eléctrica nacional. |
| Instalaciones Solares Comerciales | Adecuado para configuraciones comerciales pequeñas y medianas que requieren altas corrientes de carga y monitoreo centralizado. |
| Sistemas de Energía para RV y Embarcaciones | Permite una carga robusta y eficiente para grandes bancos de baterías en vehículos recreativos y embarcaciones. |
| Soluciones Solares Híbridas | Se integra sin problemas en sistemas que combinan la energía solar con otras fuentes de energía, asegurando una gestión consistente de la batería. |
Funciones de Optimización y Control del Sistema
El adaptador PT-ADP-PORT está diseñado para mejorar el rendimiento y la vida útil de su sistema de carga solar. Esto se logra asegurando la consistencia de los parámetros entre múltiples controladores, ecualizando inteligentemente las corrientes de carga y monitoreando el estado operativo para gestionar la carga de trabajo de cada controlador. Este control inteligente ayuda a prolongar la vida útil de sus controladores de carga y banco de baterías al evitar la sobrecarga y garantizar una entrega de energía equilibrada. El adaptador también admite el ajuste automático del estado de carga y funcionamiento en función del estado de carga de la batería.
Preguntas Frecuentes
¿Cuál es el número máximo de controladores que puedo conectar?
El Adaptador Paralelo Photonic Universe PT-ADP-PORT admite la conexión de hasta 6 controladores de carga solar MPPT compatibles en paralelo.
¿Qué controladores son compatibles con este adaptador?
Este adaptador está diseñado para su uso con los controladores de carga solar MPPT de las series Photonic Universe TR****AN y PTR****AN, específicamente los modelos de 50A, 60A, 80A y 100A.
¿Necesito software especial para monitorear el sistema?
Sí, puede monitorear y ajustar los parámetros de todos los controladores conectados utilizando el software gratuito "Solar Station Monitor" en una PC o laptop con Windows, conectada a través de un cable RJ45 a USB.
¿Puedo usar paneles solares de diferentes tamaños con cada controlador?
Cada controlador de carga individual conectado a través del adaptador debe tener su propio conjunto solar independiente. Si bien los controladores deben ser modelos idénticos (series TR/PTR****AN de 50-100A), el conjunto solar específico conectado a cada uno se puede configurar según sea necesario, siempre que esté dentro de las especificaciones del controlador.
Notas de Instalación
- Asegúrese de que todos los controladores de carga conectados sean modelos idénticos (series TR/PTR****AN de 50-100A).
- Cada controlador debe estar conectado a su propio conjunto solar independiente.
- El banco de baterías debe ser capaz de aceptar la corriente de carga combinada de todos los controladores en paralelo.
- Configure una ID única para cada controlador (rango de ID: 1-10) antes de cablearlos al adaptador.
- Consulte el manual de usuario detallado para obtener diagramas de cableado completos e instrucciones de funcionamiento.
Antes de Comprar
- Verifique que sus controladores de carga MPPT existentes o planificados sean de la serie Photonic Universe TR****AN o PTR****AN 50-100A.
- Considere la capacidad de corriente total de su banco de baterías para asegurarse de que pueda manejar la salida combinada de múltiples controladores.
- Se requiere un cable RJ45 a USB (no incluido con el adaptador) para la supervisión por PC y la configuración avanzada.
- Un sensor de temperatura remoto (opcional, no incluido) puede mejorar aún más la precisión de la carga.
- Se recomienda la instalación profesional para sistemas solares complejos con múltiples controladores.
Siempre verifique las especificaciones del producto y la compatibilidad con los componentes de su sistema solar existente antes de la compra. Consulte la documentación del fabricante para obtener información técnica detallada y pautas de instalación.
