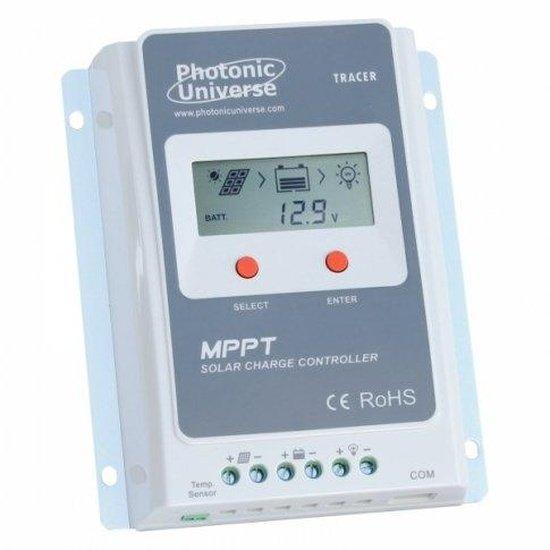

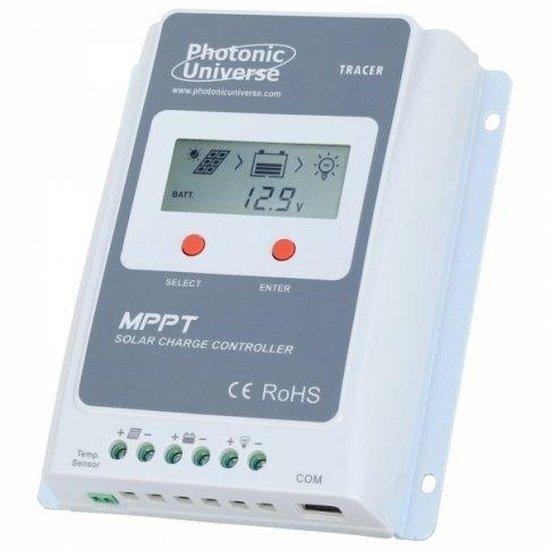

Régulateur de charge solaire MPPT haute efficacité 10A pour panneaux solaires jusqu'à 130W (12V) / 260W (24V) et 100V maximum
Art: PTR1210AN
Description
PHOTONIC UNIVERSE ▶ SÉRIE PTR TRACER AN
Contrôleur de Charge Solaire MPPT 10A
Modèle PTR1210AN | 12V/24V Auto | Entrée PV Jusqu'à 100V
Le contrôleur de charge solaire MPPT Photonic Universe 10A (PTR1210AN) est conçu pour une efficacité élevée dans les systèmes solaires hors réseau. Grâce à la technologie avancée de suivi du point de puissance maximale (MPPT), il optimise intelligemment l'extraction d'énergie des panneaux solaires, garantissant que votre batterie reçoit la charge maximale disponible. Ce contrôleur est compatible avec les systèmes de batterie 12V et 24V, détectant automatiquement la tension pour une intégration transparente.
Conçu pour fonctionner avec des panneaux solaires jusqu'à 100V, il gère efficacement les installations solaires avec une puissance d'entrée combinée allant jusqu'à 130W pour les systèmes 12V ou 260W pour les systèmes 24V. Sa large plage de tension d'entrée le rend particulièrement efficace lorsque la tension du panneau solaire dépasse considérablement la tension de la batterie, améliorant les performances globales du système par rapport aux contrôleurs PWM traditionnels.
EFFICACITÉ DU SYSTÈME : Atteint plus de 95% d'efficacité grâce à la technologie MPPT avancée.
CARACTÉRISTIQUES CLÉS
| ▶ Technologie MPPT Avancée — Maximise la récolte d'énergie solaire avec une efficacité >95%. |
| ▶ Reconnaissance Automatique Système 12V/24V — S'adapte automatiquement à la tension de la batterie pour une utilisation facile. |
| ▶ Large Plage d'Entrée PV — Prend en charge les panneaux solaires jusqu'à 100V, idéal pour diverses configurations de panneaux. |
| ▶ Écran LCD Intégré — Affiche les paramètres de charge et l'état du système en temps réel. |
| ▶ Sélection du Type de Batterie — Sélection manuelle des types de batterie scellées, inondées ou au gel. |
| ▶ Fonctions de Contrôle de Charge — Programme les réglages de charge avec des minuteries pour divers appareils CC. |
| ▶ Limitation de Courant (10A) — Permet une extension future de la capacité des panneaux solaires. |
| ▶ Multiples Options de Connectivité — Prend en charge le compteur à distance (MT50), le module Wi-Fi et le logiciel PC. |
| ▶ Protection Complète — Protections intégrées contre les défaillances courantes du système. |
SPÉCIFICATIONS TECHNIQUES
| Paramètre | Valeur |
|---|---|
| Courant de charge nominal | 10A |
| Tension du système | 12V / 24V Auto |
| Tension d'entrée PV max. | 100V |
| Puissance d'entrée PV max. (12V) | 130W |
| Puissance d'entrée PV max. (24V) | 260W |
| Autoconsommation | <12mA |
| Température de fonctionnement | -25°C à +50°C |
| Port de communication | RS485 / RJ45 |
| Mise à la terre | Négatif commun |
| Dimensions (L x l x H) | 17.2 x 13.9 x 4.4 cm |
| Poids | 0.57 kg |
| Dimensions de montage | 13 x 13 cm |
MODES DE CHARGE ET DE BATTERIE
Ce contrôleur de charge MPPT offre des capacités de charge de batterie polyvalentes, prenant en charge une gamme de types de batteries pour s'adapter à diverses configurations solaires.
| Fonctionnalité | Description |
|---|---|
| Compatibilité Batterie | Prend en charge les batteries au plomb-acide scellées, au gel et inondées. La charge des batteries au lithium est possible via un logiciel PC ou une application mobile. |
| Algorithme de Charge | Comporte un algorithme de charge en 3 étapes (Bulk, Boost, Float) pour les batteries au plomb-acide, assurant une charge efficace et sûre. |
| Compensation de Température | Comprend un capteur de température pour la compensation automatique de la charge, optimisant la durée de vie de la batterie. Une prise de capteur à distance est également disponible pour des mesures précises. |
| Paramètres de Batterie Personnalisés | Via un logiciel PC, les utilisateurs peuvent créer des types de batteries personnalisés avec des paramètres de charge spécifiques, y compris pour les batteries au lithium. |
APPLICATIONS TYPIQUES
| Application | Description |
|---|---|
| Cabanes et abris hors réseau | Idéal pour alimenter l'éclairage, les petits appareils et charger les appareils dans des endroits isolés. |
| Camping-cars et caravanes | Gère la charge des batteries de loisirs à partir de panneaux solaires, prolongeant l'autonomie sur la route. |
| Petits systèmes marins | Convient aux bateaux et yachts pour maintenir la santé de la batterie et alimenter l'électronique de bord. |
| Systèmes d'alimentation de secours | S'intègre dans des solutions d'alimentation de secours à petite échelle pour les charges essentielles pendant les pannes. |
FONCTIONS DE PROTECTION INTÉGRÉES
Le contrôleur Photonic Universe PTR1210AN est équipé d'une suite complète de fonctions de protection électronique pour protéger votre système solaire. Celles-ci incluent la prévention du courant inverse la nuit, la coupure automatique en cas de surcharge et de décharge profonde, et la protection contre la surtension des panneaux solaires, la surcharge, les courts-circuits et l'inversion de polarité. L'unité dispose également de capacités d'autodiagnostic pour identifier et corriger les erreurs du système, assurant un fonctionnement fiable et sûr.
QUESTIONS FRÉQUENTES
Quels types de batteries sont compatibles avec ce contrôleur ?
Le contrôleur est compatible avec les batteries au plomb-acide scellées, au gel et inondées. Pour les batteries au lithium, un programme de charge spécifique peut être sélectionné à l'aide d'un logiciel PC ou d'une application mobile.
Comment la technologie MPPT profite-t-elle à mon système solaire ?
La technologie MPPT (Maximum Power Point Tracking) suit en permanence le point de tension de puissance optimal de vos panneaux solaires, qui varie en fonction de l'ensoleillement et de la température. Cela garantit une extraction maximale de l'énergie, augmentant considérablement l'efficacité de votre système solaire par rapport aux contrôleurs PWM standard.
Puis-je surveiller le contrôleur à distance ?
Oui, le contrôleur offre de multiples options de connectivité. Vous pouvez le connecter à un compteur à distance (MT50), à un module Wi-Fi pour la surveillance via une application mobile (Android/iOS), ou directement à un PC/ordinateur portable via un câble RJ45 vers USB pour une surveillance détaillée et un ajustement des paramètres à l'aide d'un logiciel gratuit.
Quelle est la puissance maximale de panneau solaire que je peux connecter ?
La puissance d'entrée combinée maximale des panneaux solaires est de 130W pour un système de batterie 12V et de 260W pour un système de batterie 24V. Le contrôleur a une fonction de limitation de courant de 10A.
NOTES D'INSTALLATION
- Montez le contrôleur à l'intérieur dans un endroit bien ventilé pour assurer une dissipation thermique adéquate.
- Évitez l'exposition à l'humidité et ne permettez aucun contact avec l'eau.
- Assurez-vous que toutes les connexions électriques sont bien serrées pour éviter une surchauffe due à un câblage lâche.
- Installez des fusibles ou des disjoncteurs externes appropriés comme recommandé par le fabricant.
- Connectez toujours la batterie au contrôleur en premier avant de connecter les panneaux solaires.
AVANT D'ACHETER
- Confirmez que la tension de votre système de batterie (12V ou 24V) correspond à la capacité de détection automatique du contrôleur.
- Vérifiez que la puissance totale de vos panneaux solaires ne dépasse pas 130W pour les systèmes 12V ou 260W pour les systèmes 24V.
- Assurez-vous que la tension en circuit ouvert (Voc) de votre panneau solaire est inférieure à la limite d'entrée maximale de 100V du contrôleur.
- Déterminez si des accessoires supplémentaires (compteur à distance, module Wi-Fi, câble USB) sont nécessaires pour une surveillance avancée ou la programmation de batteries au lithium.
- Consultez le manuel d'utilisation pour des schémas de câblage détaillés et des instructions de fonctionnement.
Vérifiez toujours les spécifications du produit et sa compatibilité avec les composants existants de votre système solaire avant l'achat. Ce produit est couvert par une garantie fabricant d'un an.
