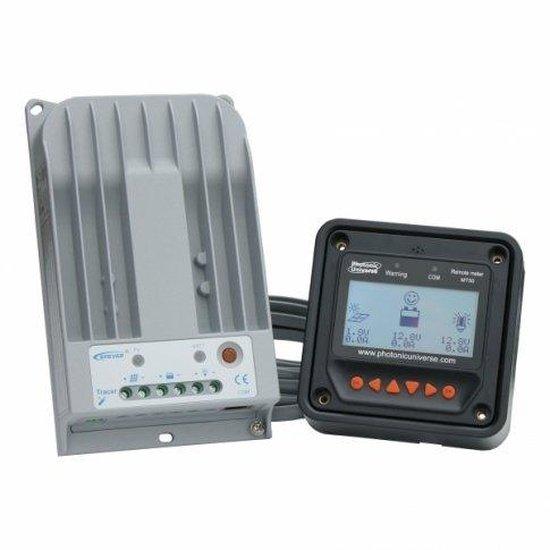

Contrôleur de charge solaire MPPT 10A haute efficacité avec écran LCD et câble de 5m pour panneaux solaires jusqu'à 130W (12V) / 260W (24V) jusqu'à 150V
Art: TR1215BN-RM
Description
photonicuniverse ▶ Série MPPT
Régulateur de charge solaire MPPT 10A avec écran LCD
Modèle: TR1215BN-RM | 12V/24V Auto | Entrée PV max 150V
Le photonicuniverse TR1215BN-RM est un régulateur de charge solaire MPPT 10A haute efficacité, conçu pour optimiser la production d'énergie de vos panneaux solaires. Cette technologie avancée de suivi du point de puissance maximale (MPPT) garantit que votre système solaire fonctionne avec une efficacité optimale, surpassant les régulateurs PWM standard, en particulier lorsque la tension du panneau solaire dépasse considérablement la tension de la batterie.
Idéal pour diverses applications hors réseau, ce régulateur reconnaît automatiquement les systèmes de batterie 12V ou 24V et prend en charge une large plage de tension d'entrée solaire jusqu'à 150V. Il est livré avec un compteur LCD distant et un câble de 5 mètres pour une surveillance et une personnalisation pratiques du système.
AVANTAGE CLÉ : La technologie MPPT maximise la récolte d'énergie, permettant à des panneaux solaires à tension plus élevée de charger efficacement des batteries à tension plus basse.
Caractéristiques principales
| ▶ Technologie MPPT avancée — Optimise la production du panneau solaire pour une récolte d'énergie maximale. |
| ▶ Large plage d'entrée PV — Prend en charge une tension de panneau solaire jusqu'à 150V pour une flexibilité du système. |
| ▶ Compteur LCD distant inclus — Surveillez les paramètres du système et personnalisez les réglages à distance avec un câble de 5m. |
| ▶ Détection automatique 12V/24V — Simplifie la configuration pour les tensions de système de batterie courantes. |
| ▶ Protection complète — Dispositifs de sécurité intégrés contre la surcharge, la décharge profonde, l'inversion de polarité, et plus encore. |
| ▶ Types de batterie définis par l'utilisateur — Personnalisez les paramètres de charge pour des chimies de batterie spécifiques. |
| ▶ Fonctions de contrôle de charge — Réglez des minuteries pour l'éclairage, les ventilateurs ou les pompes connectés à la sortie de charge. |
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Tension du système | 12V / 24V Auto |
| Courant de charge nominal | 10A |
| Tension d'entrée PV max. | 150V DC |
| Puissance d'entrée PV max. (12V) | 130W |
| Puissance d'entrée PV max. (24V) | 260W |
| Autoconsommation | <60mA (12V), <30mA (24V) |
| Température de fonctionnement | -35°C à +55°C |
| Indice de protection | IP30 |
| Dimensions (contrôleur) | 19.6 x 11.8 x 3.6 cm |
| Poids (contrôleur) | 800g |
| Longueur du câble du compteur distant | 5m (RJ45) |
Gestion de la charge et de la batterie
Le régulateur MPPT photonicuniverse TR1215BN-RM offre des options de charge flexibles pour s'adapter à une variété de types de batteries et d'exigences du système. Son algorithme de charge intelligent assure une santé et une longévité optimales de la batterie.
| Caractéristique | Description / Avantage |
|---|---|
| Compatibilité batterie | Compatible avec les batteries plomb-acide étanches, Gel, Flooded et définies par l'utilisateur. |
| Charge personnalisable | Ajustez le type de batterie, la capacité, les tensions de charge pour différentes étapes et les durées d'étape. |
| Contrôle de la sortie de charge | Personnalisez les réglages de charge, y compris les minuteries pour les appareils DC connectés. |
| Fonction de limitation de courant | Assure un fonctionnement sûr en limitant le courant de charge à 10A. |
Applications typiques
| Application | Description |
|---|---|
| Cabanes et abris hors réseau | Charge efficacement les batteries 12V ou 24V pour l'éclairage, les petits appareils et les outils. |
| Camping-cars et caravanes | Maintient la charge de la batterie de loisirs à partir des panneaux solaires de toit, même avec un ensoleillement variable. |
| Navires marins | Charge fiable des batteries pour les bateaux, yachts et autres applications marines. |
| Systèmes solaires à petite échelle | Idéal pour les systèmes jusqu'à 130W (12V) ou 260W (24V) nécessitant une conversion de puissance efficace. |
Fonctions de protection intégrées
Ce régulateur de charge MPPT photonicuniverse intègre une suite complète de fonctions de protection électronique pour assurer la sécurité et la fiabilité du système. Celles-ci incluent la protection contre le courant inverse la nuit (de la batterie au panneau) • la coupure automatique pour la prévention de la surcharge et de la décharge profonde • la surtension du panneau solaire • la surcharge du système • le court-circuit • et l'inversion de polarité. Le régulateur dispose également de capacités d'autodiagnostic pour identifier les erreurs système, améliorant ainsi le dépannage et la maintenance.
Questions fréquentes
Qu'est-ce que la technologie MPPT et pourquoi est-elle bénéfique ?
La technologie MPPT (Maximum Power Point Tracking) ajuste dynamiquement le point de fonctionnement électrique des panneaux solaires pour extraire la puissance maximale possible dans des conditions variables. Cela se traduit par un rendement énergétique plus élevé par rapport aux régulateurs PWM traditionnels, en particulier par temps froid ou lorsque la tension du panneau est beaucoup plus élevée que la tension de la batterie.
Puis-je utiliser ce régulateur avec un panneau solaire de 36V et une batterie de 12V ?
Oui, ce régulateur est spécifiquement conçu pour de tels scénarios. Sa technologie MPPT convertit efficacement la tension plus élevée du panneau solaire (jusqu'à 150V) en tension de la batterie (12V ou 24V), améliorant considérablement l'efficacité du système par rapport aux régulateurs non-MPPT.
Quels types de batteries sont compatibles avec ce régulateur de charge ?
Le régulateur est compatible avec les batteries plomb-acide étanches, Gel et Flooded. Il offre également un réglage de type de batterie défini par l'utilisateur, permettant des paramètres de charge personnalisés si les options préexistantes ne conviennent pas à la chimie spécifique de votre batterie.
À quoi sert le compteur LCD distant ?
Le compteur LCD distant vous permet de surveiller divers paramètres de charge tels que la tension, le courant (pour le panneau solaire et la charge) et l'état de charge de la batterie. Il enregistre également l'énergie accumulée et offre des options pour ajuster les paramètres de charge et les fonctions de contrôle de la charge à partir d'un endroit pratique, jusqu'à 5 mètres de distance.
Notes d'installation
- Assurez-vous que le contrôleur est monté dans un endroit sec et bien ventilé, à l'abri de la lumière directe du soleil et de l'humidité.
- Connectez toujours la batterie au contrôleur en premier, puis les panneaux solaires, et enfin la charge.
- Utilisez des calibres de câble appropriés pour toutes les connexions afin de minimiser la chute de tension et d'assurer la sécurité.
- Reportez-vous au manuel d'utilisation détaillé pour les schémas de câblage spécifiques et les instructions d'installation.
- Le contrôleur est doté d'une mise à la terre commune négative.
Avant d'acheter
- Vérifiez que la puissance totale de votre panneau solaire ne dépasse pas 130W pour les systèmes 12V ou 260W pour les systèmes 24V.
- Confirmez que la tension en circuit ouvert (Voc) de votre panneau solaire est inférieure à 150V.
- Vérifiez le type de votre batterie (Scellée, Gel, Inondée) pour la compatibilité ou prévoyez d'utiliser les réglages définis par l'utilisateur.
- Considérez les dimensions physiques (19,6 x 11,8 x 3,6 cm) pour l'emplacement de montage prévu.
- Assurez-vous d'avoir un câblage approprié (jusqu'à 4mm) pour les bornes solaire, batterie et charge.
Veuillez vérifier toutes les spécifications et exigences de compatibilité avant l'achat. Ce produit est couvert par une garantie fabricant de 2 ans.
