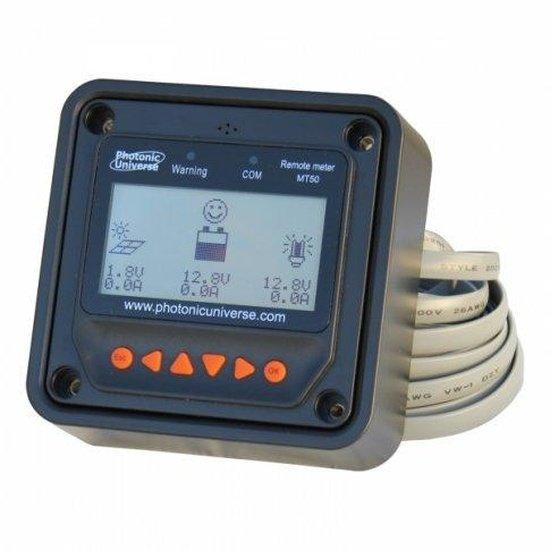

Compteur / affichage à distance pour contrôleurs de charge solaire MPPT et PWM des séries TR/PTR/VS/PU
Art: MT50
Description
Accessoire de Régulateur de Charge Solaire
Compteur / Affichage Déporté pour Régulateurs de Charge Solaire MPPT et PWM
Modèle MT50 | Compatible avec les séries TR/PTR/VS/PU/LS
Le compteur et affichage déporté MT50 est conçu pour améliorer la surveillance et la gestion de votre système d'énergie solaire. Cet accessoire essentiel fournit des données en temps réel et des options de contrôle avancées pour les régulateurs de charge solaire MPPT et PWM compatibles, y compris les séries TR, PTR, VS, PU et LS. Il permet aux utilisateurs de surveiller facilement les paramètres de charge vitaux et d'optimiser la charge de la batterie depuis un emplacement distant.
En connectant le MT50, vous accédez à des informations complètes sur le système et à des réglages personnalisables, garantissant que votre installation solaire fonctionne de manière efficace et fiable. Cet écran est un outil précieux pour les propriétaires et les utilisateurs hors réseau qui souhaitent un contrôle accru de leurs systèmes d'énergie renouvelable.
NOTE IMPORTANTE : Le MT50 est compatible avec des régulateurs spécifiques des séries TR, PTR, VS, PU et LS. Il ne convient pas aux régulateurs à double batterie (séries DB/EPIPCOM) ni aux modèles eTracer 45A/60A.
Caractéristiques Clés
| ▶ Surveillance Complète — Visualisez instantanément les paramètres de charge vitaux, y compris la tension, le courant et l'état de charge de la batterie. |
| ▶ Enregistrement des Données — Enregistre l'énergie de charge et de décharge accumulée, ainsi que les tensions minimales et maximales pour des analyses à long terme. |
| ▶ Accès aux Réglages Avancés — Débloque des réglages exclusifs pour un contrôle accru des performances de votre système solaire. |
| ▶ Capacité d'Auto-diagnostic — Identifie et met en évidence les erreurs du système grâce à une technologie avancée de ciblage des défauts pour un dépannage rapide. |
| ▶ Montage Flexible — Comprend un cadre externe amovible pour une installation encastrée ou en surface. |
Spécifications Techniques
| Paramètre | Valeur |
|---|---|
| Convient pour | Régulateurs MPPT & PWM (séries TR/PTR/VS/PU/LS) |
| Auto-consommation | 15-65mA |
| Température de fonctionnement | -20°C à +70°C |
| Câble de communication | RJ45 (8 broches), 5m inclus |
| Montage | Cadre de montage mural inclus |
| Taille (sans cadre) | 10 x 10 x 3 cm |
| Taille (avec cadre) | 12 x 12 x 5 cm |
| Poids | 230 g |
Capacités de Surveillance et de Contrôle
Le compteur déporté MT50 offre un contrôle complet sur vos paramètres de charge solaire, permettant un réglage précis au-delà des réglages standard du régulateur. Cela inclut :
- Réglage du type et de la capacité de la batterie : Modifiez les réglages pour correspondre précisément à la chimie et à la taille spécifiques de votre batterie.
- Sélection de la tension de charge : Définissez des tensions de charge optimales pour différentes étapes afin d'assurer la santé et la longévité de la batterie.
- Durée des étapes de charge : Spécifiez la durée exacte pour chaque étape de charge, adaptant le processus aux besoins de votre batterie.
- Type de batterie défini par l'utilisateur : Créez des paramètres de charge personnalisés si les options standard ne correspondent pas à votre configuration de batterie unique.
- Personnalisation des paramètres de charge (Load) : Personnalisez les paramètres de « charge », tels que la définition de minuteries pour les appareils connectés comme l'éclairage, les ventilateurs ou les pompes.
Applications Typiques
| Application | Description |
|---|---|
| Systèmes solaires hors réseau | Fournit une surveillance et un contrôle essentiels pour les cabanes, les abris et les installations d'alimentation à distance. |
| Camping-cars et Caravanes | Permet une surveillance pratique de la charge de la batterie de loisirs depuis l'intérieur du véhicule. |
| Installations pour Petites Entreprises | Utile pour surveiller l'état de la batterie et l'apport solaire dans les petites applications commerciales hors réseau. |
| Applications Marines | Idéal pour les bateaux et les yachts pour suivre l'état de la batterie et la production solaire. |
Fonctions de Protection Intégrées
Le compteur déporté MT50 intègre une capacité d'auto-diagnostic, utilisant une technologie avancée de ciblage des défauts pour identifier et mettre en évidence les erreurs du système. Cette fonction aide les utilisateurs à dépanner rapidement les problèmes potentiels au sein de leur installation de charge solaire, contribuant ainsi à un fonctionnement fiable du système.
Compatibilité & Connexion
Le compteur déporté MT50 est conçu pour une intégration transparente avec une gamme de régulateurs de charge solaire MPPT et PWM. Les séries compatibles incluent :
- Séries TR et PTR : Modèles TRxxxxBN, TRxxxxAN et PTRxxxxAN.
- Série VS : Modèles VSxxxxBN.
- Série PU : Modèles PUxxxxB.
- Série PU étanche : Modèles PUxxxxBW (nécessite un câble de compatibilité spécifique).
- Série LS.
Connexion : Pour les régulateurs avec un port RJ45, il suffit de brancher le câble RJ45 de 5 mètres inclus. Pour les régulateurs équipés d'un port RS485, un câble RS485 vers RJ45 supplémentaire sera nécessaire pour la connexion (non inclus).
Veuillez noter : Ce compteur/affichage déporté ne convient pas aux régulateurs de charge solaire à double batterie (séries DB ou EPIPCOM), ni aux régulateurs de charge solaire eTracer 45A/60A.
Questions Fréquentes
Quelles informations puis-je surveiller avec le MT50 ?
Le MT50 vous permet de visualiser des paramètres de charge en temps réel tels que la tension et le courant du panneau solaire, le courant de charge, la tension de la batterie et l'état de charge de la batterie. Il enregistre également l'énergie de charge/décharge accumulée et les tensions min/max.
Puis-je modifier les réglages de la batterie à l'aide de cet afficheur ?
Oui, le MT50 débloque des réglages avancés sur les contrôleurs compatibles, vous permettant de modifier le type de batterie, la capacité, les tensions de charge pour différentes étapes, et même de créer des types de batteries définis par l'utilisateur.
L'installation du MT50 est-elle difficile ?
La connexion est simple grâce au câble RJ45 de 5 mètres inclus pour les contrôleurs compatibles. Il offre des options de montage flexibles pour une installation encastrée ou en surface. Un manuel d'utilisation détaillé est fourni pour vous guider.
Que faire si mon contrôleur possède un port RS485 ?
Si votre contrôleur dispose d'un port RS485 au lieu d'un RJ45, un câble RS485 vers RJ45 supplémentaire sera nécessaire pour la connexion. Ce câble n'est pas inclus avec le MT50.
Notes d'Installation
- Consultez le manuel d'utilisation inclus pour les étapes de connexion détaillées et les instructions d'utilisation.
- Assurez-vous que le port correct (RJ45 ou RS485 avec adaptateur) est utilisé pour la connexion à votre régulateur de charge solaire.
- Pour un montage encastré, une cavité appropriée sera nécessaire dans votre surface de montage choisie.
- Positionnez le compteur dans un endroit facilement accessible pour la surveillance et protégé de la lumière directe du soleil ou des températures extrêmes.
Avant d'acheter
- Vérifiez que votre modèle de contrôleur de charge solaire est répertorié comme compatible (séries TR/PTR/VS/PU/LS).
- Confirmez le type de port de communication sur votre contrôleur (RJ45 ou RS485) pour vous assurer d'avoir le bon câble.
- Notez que ce compteur n'est pas compatible avec les contrôleurs à double batterie (séries DB/EPIPCOM) ou les modèles eTracer 45A/60A.
- Considérez votre méthode de montage préférée (encastrée ou en surface) et préparez la zone d'installation en conséquence.
Vérifiez toujours les spécifications du produit et sa compatibilité avec les composants de votre système solaire existant avant l'achat. Ce produit est couvert par une garantie fabricant d'un an.
